Вагонные весы

Поосное взвешивание в динамике

Цена По запросу

Тензометрические вагонные весы ВТВ служат для поосного взвешивания составов и вагонов в динамике (движении) с сыпучим, твердым грузом и жидкостями с кинематической вязкостью не менее 59 мм2/с.

Грузоприемная платформа данных весов опирается на 4 тензорезисторных датчика.

Весы работают следующим образом:

под действием силы тяжести груза происходит деформация упругих элементов тензорезисторных датчиков который преобразовывается в аналоговый электрический сигнал (сигнал изменяется пропорционально массе груза);
аналоговые сигналы с датчиков суммируются и поступают в весовой терминал;
в весовом терминале суммарный сигнал преобразуется в цифровой код и информация о весе выводится на экран весового терминала, который имеет выход на персональный компьютер.

Данное весовое оборудование может быть установлено как на фундаментное так и бесфундаментное основание.

Стандартная комплектация

Грузоприемное устройство, в сборе с рельсами
Персональный компютер (ПК)
Комплект тензометрических датчиков в сборе с узлами встройки
Преобразователь Динамический (ПД-004)
Адаптер интерфейсный (АИП)
Кабельная разводка
Типовой чертеж на строительство железобетонного основания
Стандартное программное обеспечение
Комплект технической документации
Кабель соединительный
Паспорт на весы

Виды установки железнодорожных весов

Фундаментное исполнение

Данное весовое оборудование должно быть установлено на заранее построенное бетонное основание.

Преимущество фундаментных вагонных весов:

меньшая стоимость в сравнении с бесфундаментными весами
быстро монтируются и вводятся в эксплуатацию.
Отсутствие влияния сезонных колебаний на точность показания

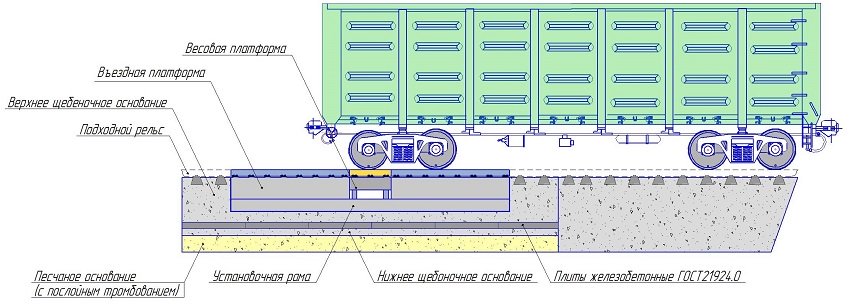

Бесфундаментное исполнение

Данное весовое оборудование устанавливается на дорожные плиты, подготовленное песчанно-гравийное основание и установочную раму поставляемую заводом-изготовителем весов.

Бесфундаментные вагонные весы:

не требуют работ по возведению фундамента
обладают возможностью быстрого ввода в эксплуатацию
могут быть легко перенесены в другое место

Модельный ряд ВТВ

Модель	НПВ, кг.	Цена деления, кг.
ВТВ-С-30	30 000	10


ВТВ-С-60	60 000	10/20

Примечание: * - Изготовление ГПУ, возможно по индивидуальному заказу.

Общие характеристики

Класс точности весов	средний (III)
-при взвешивании в движении ГОСТ P 8.598-2003
Максимально допустимая скорость движения через весы	15 км/ч
Значение вероятности безотказной работы за 2000 часов	0.92
Межповерочный интервал	1 год
Средний срок службы, не менее	10 лет
Относительная влажность	до 100%
Диапазон рабочих температур
— тензодатчиков	от - 50 до +50 °С
— весового терминала	от 0 до +40 °С
Параметры электрического питания
— напряжение	от 187 до 242
— частота	от 49 до 51 Гц
Степень защиты
— вторичного прибора	IP 65
— датчика	IP 68
